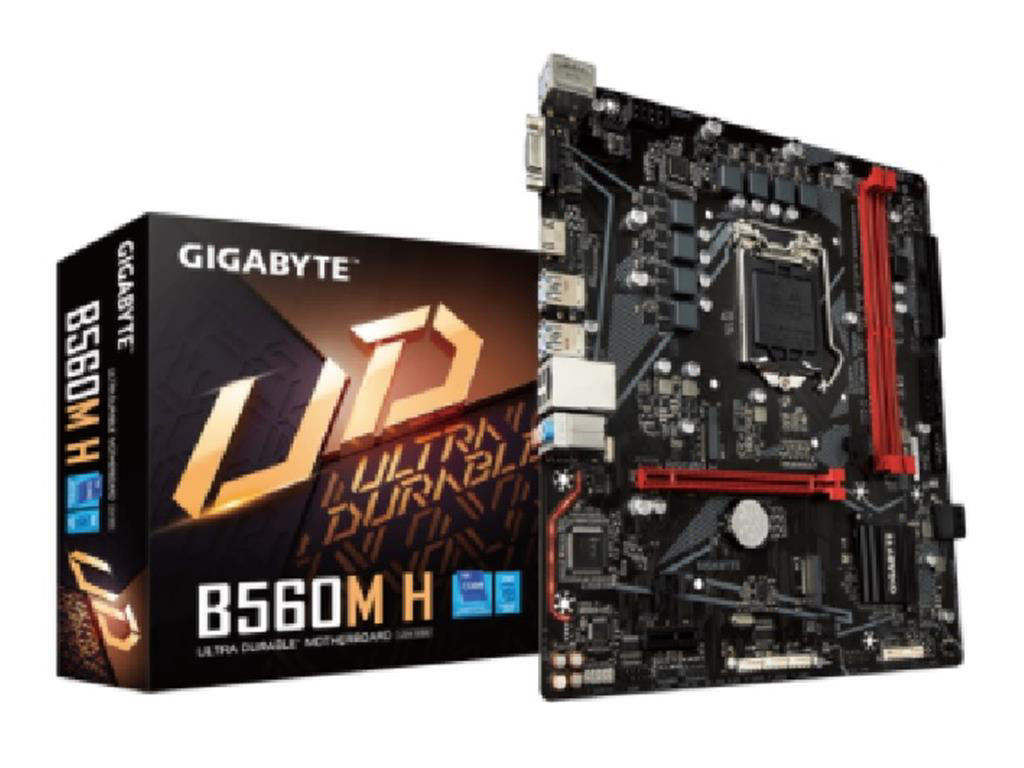

Placa Mae Gigabyte Intel Ddr4 B560m H

Fabricante: GIGABYTE
SKU: 0085153-01
Disponibilidade: Em estoque  (SC1)
CPU

Pacote LGA1200:
Processadores Intel® Core ™ i9 de 11ª geração / processadores Intel® Core ™ i7 / processadores Intel® Core ™ i5
Processadores Intel® Core ™ i9 de 10ª geração / processadores Intel® Core ™ i7 / processadores Intel® Core ™ i5 / processadores Intel® Core ™ i3 / processadores Intel® Pentium® / processadores Intel® Celeron® *
* Limitado a processadores com 4 MB Intel® Smart Cache, família Intel® Celeron® G5xx5.
O cache L3 varia com a CPU
(Consulte a "Lista de suporte de CPU" para obter mais informações.)

Chipset
Chipset Intel® B560 Express

Memória

Processadores Intel® Core ™ i9 / i7 / i5 de 11ª geração:
Suporte para módulos de memória DDR4 3200/3000/2933/2666/2400/2133 MHz
Processadores Intel® Core ™ i9 / i7 de 10ª geração:
Suporte para módulos de memória DDR4 2933/2666/2400/2133 MHz
Processadores Intel® Core ™ i5 / i3 / Pentium® / Celeron® de 10ª geração:
Suporte para módulos de memória DDR4 2666/2400/2133 MHz
2 x soquetes DDR4 DIMM com suporte para até 64 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Arquitetura de memória dual channel
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 ECC sem buffer (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos
Processador gráfico integrado - suporte para gráficos HD Intel®:
1 porta D-Sub, suportando uma resolução máxima de 1920x1200 @ 60 Hz
1 porta HDMI, compatível com resolução máxima de 4096x2160 a 30 Hz
* Suporte para a versão HDMI 2.0 e HDCP 2.3.
(As especificações gráficas podem variar dependendo do suporte da CPU.)

307 / 5000
Resultados de tradução
Áudio
CODEC de áudio Realtek®
Áudio de alta definição
2/4 / 5.1 / 7.1 canais
* Para configurar o áudio de 7.1 canais, você precisa abrir o software de áudio e selecionar Configurações avançadas do dispositivo> Dispositivo de reprodução para alterar a configuração padrão primeiro. Visite o site da GIGABYTE para obter detalhes sobre a configuração do software de áudio.

LAN
Chip Realtek® GbE LAN (1 Gbit / 100 Mbit)

Slots de expansão

1 x slot PCI Express x16, rodando a x16 (PCIEX16)
(O slot PCIEX16 está em conformidade com o padrão PCI Express 4.0.) (Nota)
1 slot PCI Express x1 (PCIEX1)
(O slot PCIEX1 está em conformidade com o padrão PCI Express 3.0.)

Interface de Armazenamento

CPU:
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280 PCIe 4.0 x4 / x2 suporte SSD) (M2P_CPU) (Nota)
Chipset:
1 x conector M.2 (soquete 3, chave M, tipo 2260/2280 SATA e suporte a PCIe 3.0 x4 / x2 SSD) (M2A_SB)
4 conectores SATA 6 Gb / s
Intel® Optane ™ Memory Ready
* A aceleração do sistema com memória Intel® Optane ™ só pode ser habilitada no conector M2P_CPU e com um processador Intel® de 11ª geração instalado.

USB

Chipset:
6 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset + Hub USB 2.0:
8 portas USB 2.0 / 1.1 (2 portas no painel traseiro, 6 portas disponíveis através dos conectores USB internos)

Conectores de E / S internos
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
1 x cabeçalho do ventilador do sistema
1 x cabeçalho de tira LED endereçável
1 x cabeçalho de tira LED RGB
2 x conectores M.2 soquete 3
4 conectores SATA 6 Gb / s
1 x cabeçalho do painel frontal
1 x conector de áudio do painel frontal
1 x conector USB 3.2 Gen 1
3 conectores USB 2.0 / 1.1
1 x cabeçalho do Módulo de plataforma confiável (apenas para o módulo GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x jumper CMOS claro
1 x botão Q-Flash Plus

Conectores do painel traseiro

1 porta de mouse PS / 2
1 porta de teclado PS / 2
1 porta D-Sub
1 porta HDMI
4 portas USB 3.2 Gen 1
2 portas USB 2.0 / 1.1
1 porta RJ-45
3 x conectores de áudio

I/O Controller

iTE® I/O Controller Chip

Monitoramento H / W

Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Alerta de falha do ventilador
Controle de velocidade do ventilador
* Se a função de controle de velocidade do ventilador é suportada, dependerá do refrigerador que você instalar.

BIOS

Flash de 1 x 256 Mbit
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas

Suporte para APP Center
* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções com suporte de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
@BIOS
EasyTune
Inicialização rápida
Game Boost
Carga ON / OFF
RGB Fusion
Smart Backup
Visualizador de informações do sistema
Suporte para Q-Flash Plus
Suporte para Q-Flash
Suporte para instalação do Xpress

Software empacotado

Norton® Internet Security (versão OEM)
Utilitário de controle de largura de banda de LAN para jogos Realtek® 8118

Sistema operacional

Suporte para Windows 10 de 64 bits

Fator de forma

Fator de forma Micro ATX; 24,4 cm x 22,5 cm

Observação

Suportado apenas por processadores de 11ª geração

Remark
Devido às diferentes condições de suporte ao Linux fornecidas pelos fornecedores de chipset, baixe o driver Linux do site dos fornecedores de chipset ou de terceiros.
A maioria dos fornecedores de hardware / software pode não oferecer mais drivers para suporte a Win9X / ME / 2000 / XP. Se houver drivers disponíveis nos fornecedores, nós os atualizaremos no site da GIGABYTE.
